Профилированный поликарбонат — размеры, монтаж и применение для крыши и навеса

Профилированный поликарбонат часто называют «прозрачным шифером». Волны или трапеции на поверхности делают лист жёстким, при этом он пропускает свет. Из него делают лёгкие и прочные крыши: навесы, кровли, козырьки, заборы и теплицы. По виду он похож на металлический профнастил, только не ржавеет и пропускает свет.

Дальше простыми словами разберём, чем профилированный поликарбонат отличается от сотового и монолитного, какие бывают толщины и размеры, как подобрать материал под нагрузку и как его смонтировать: рассчитать шаг обрешётки, выбрать крепёж и сделать нахлёст.

От жёсткости профиля, светопропускания и монтажа внахлёст зависит, где и как применяют материал. Коротко о главном:

Что такое профилированный поликарбонат и чем он отличается от сотового

Это монолитный лист, которому на производстве придают волнообразную или трапециевидную форму. Рёбра рельефа повышают прочность: лист толщиной всего 0,8–1,3 мм держит нагрузку, которая не под силу гладкому монолиту той же толщины.

Форма позволяет укладывать листы внахлёст по волнам. Стык получается герметичным без дорогой алюминиевой системы крепления, которая нужна гладкому монолиту. Материал стелют так же, как металлический профнастил, но он остаётся прозрачным и не корродирует.

Конструкция и профиль (трапеция, МП-20, С-8/С-21)

Сечение листа бывает волнообразным или трапециевидным. Трапеция (МП-20, С-8, С-21) даёт более чёткую геометрию и лучше распределяет нагрузку по широкому основанию волны. Чем крупнее шаг волны и шире основание, тем большую нагрузку — снег, ветер, механическое воздействие — держит лист. Профиль подбирают под тип конструкции.

Некоторые производители, например BORREX, делают листы в трапециевидном исполнении: по виду они совместимы с металлическим профнастилом, поэтому схемы раскладки можно брать такие же.

Отличия профилированного, монолитного и сотового поликарбоната

Разница между тремя видами — в устройстве листа. От этого зависят жёсткость, вес и способ монтажа.

Где применяется: крыша, навес, забор, теплица, козырёк

Материал ценят за лёгкость и способность пропускать свет.

• Крыша и навес. Даёт естественное освещение и защищает от осадков. Навесы над входом, парковки, террасы и беседки часто делают именно из него.

• Забор и ограждение. Подходит для светопрозрачных ограждений: закрывают участок от ветра, но не затемняют его.

• Теплица и парник. Рассеянный свет и теплоизоляция монолитного листа подходят для закрытого грунта.

• Козырёк и зенитный фонарь. Над входами, окнами и для освещения промышленных кровель профиль даёт прозрачность без потери прочности.

Для улицы в любом случае важен уклон: по нему должна сходить вода и снег.

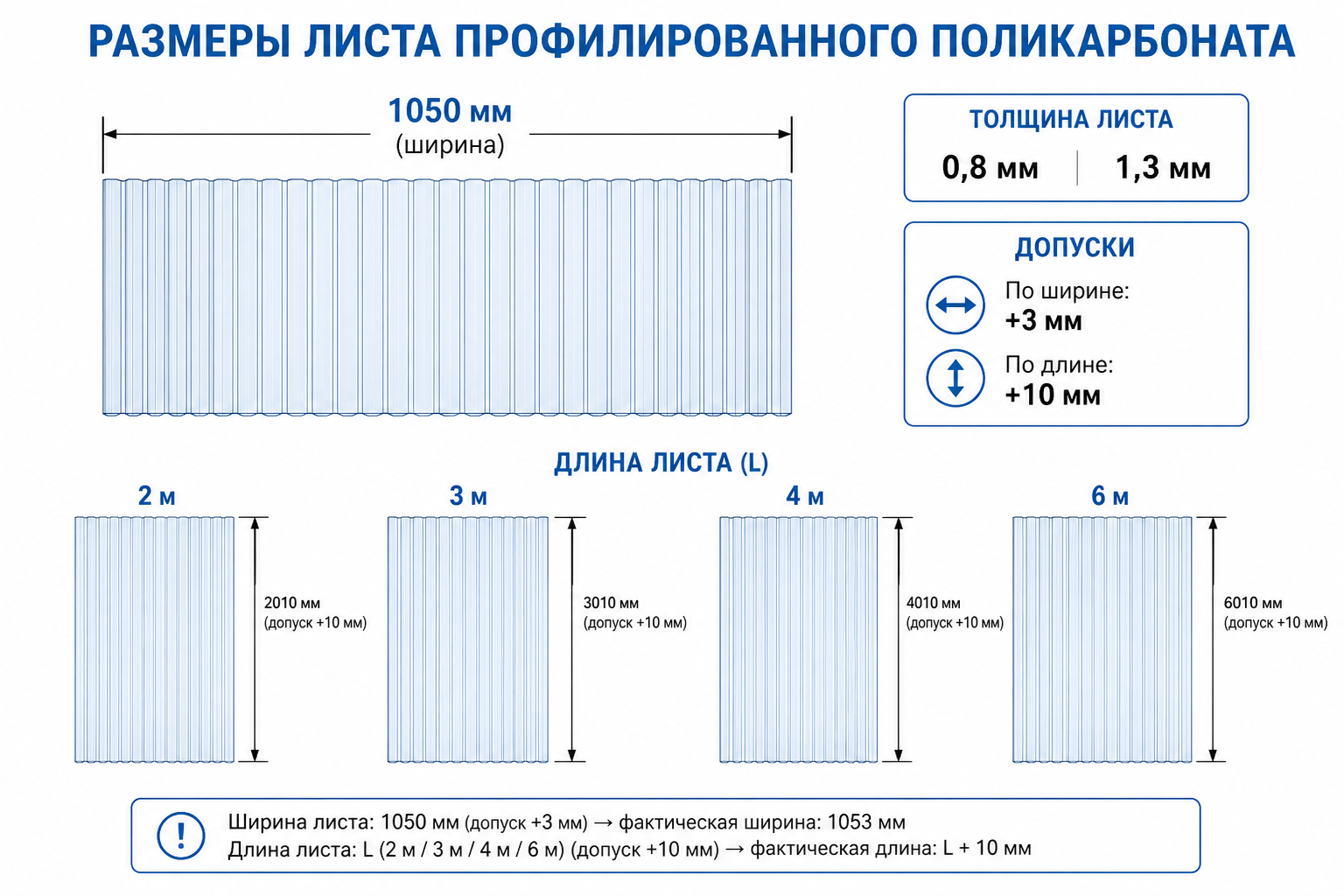

Размеры и толщина профилированного поликарбоната

Чтобы посчитать количество материала и спроектировать обрешётку, нужны типовые размеры листа. Стандартная ширина — 1050 мм; на неё ориентируются при раскладке листов поперёк ската.

Стандартные толщины (0,8 и 1,3 мм и др.) и допустимые отклонения

Толщина профилированного поликарбоната — от 0,7 до 1,7 мм. Чаще всего берут 0,8 мм и 1,3 мм: их хватает для большинства задач, от лёгкого козырька до полноценной кровли. Тонкие листы легче гнутся и требуют частых опор, толстые — для ответственных и широких пролётов.

Есть и заводской допуск по геометрии: по ширине обычно плюс 3 мм, по длине — плюс 10 мм. Это важно при раскрое, чтобы не ставить размеры «впритык» и не оставлять зазоров, в которые попадёт вода.

Длины и ширина листа, размеры заводского допуска

Длина зависит от производителя: чаще всего это листы 2, 3, 4 и 6 метров. Некоторые заводы делают на заказ листы длиной до 13,5 метра — удобно для длинных скатов, где продольный стык не нужен.

• Ширина: 1050 мм, допуск по ширине обычно плюс 3 мм.

• Длина: типовые 2, 3, 4, 6 м, допуск по длине обычно плюс 10 мм.

• Толщина: 0,7–1,7 мм, ходовые 0,8 и 1,3 мм.

Несущая способность и снеговая нагрузка по толщине

Трапеция с широким основанием позволяет тонкому листу держать серьёзные нагрузки — при правильном шаге опор. Листа 0,8 мм достаточно, чтобы выдержать снеговую нагрузку примерно 150–240 кг/м² в зависимости от конфигурации.

При расчёте смотрят на максимально допустимый шаг обрешётки для выбранной толщины. Ориентировочно для листа 0,8 мм он составляет 35–60 см, для листа 1,3 мм — 50–100 см. Точное значение зависит от профиля и снеговой нагрузки региона: чем выше нагрузка, тем чаще ставят опоры.

Точные шаги опор и допустимые нагрузки для конкретного профиля всегда берут из таблицы производителя.

Профилированный поликарбонат для крыши и навеса

Крыша и навес — самые частые сценарии, поэтому остановимся на них подробнее: как выбрать поликарбонат для навеса. Здесь важны три вещи: сколько света пропускает лист и как защищён от солнца, какой уклон у ската и какая выбрана толщина с шагом обрешётки.

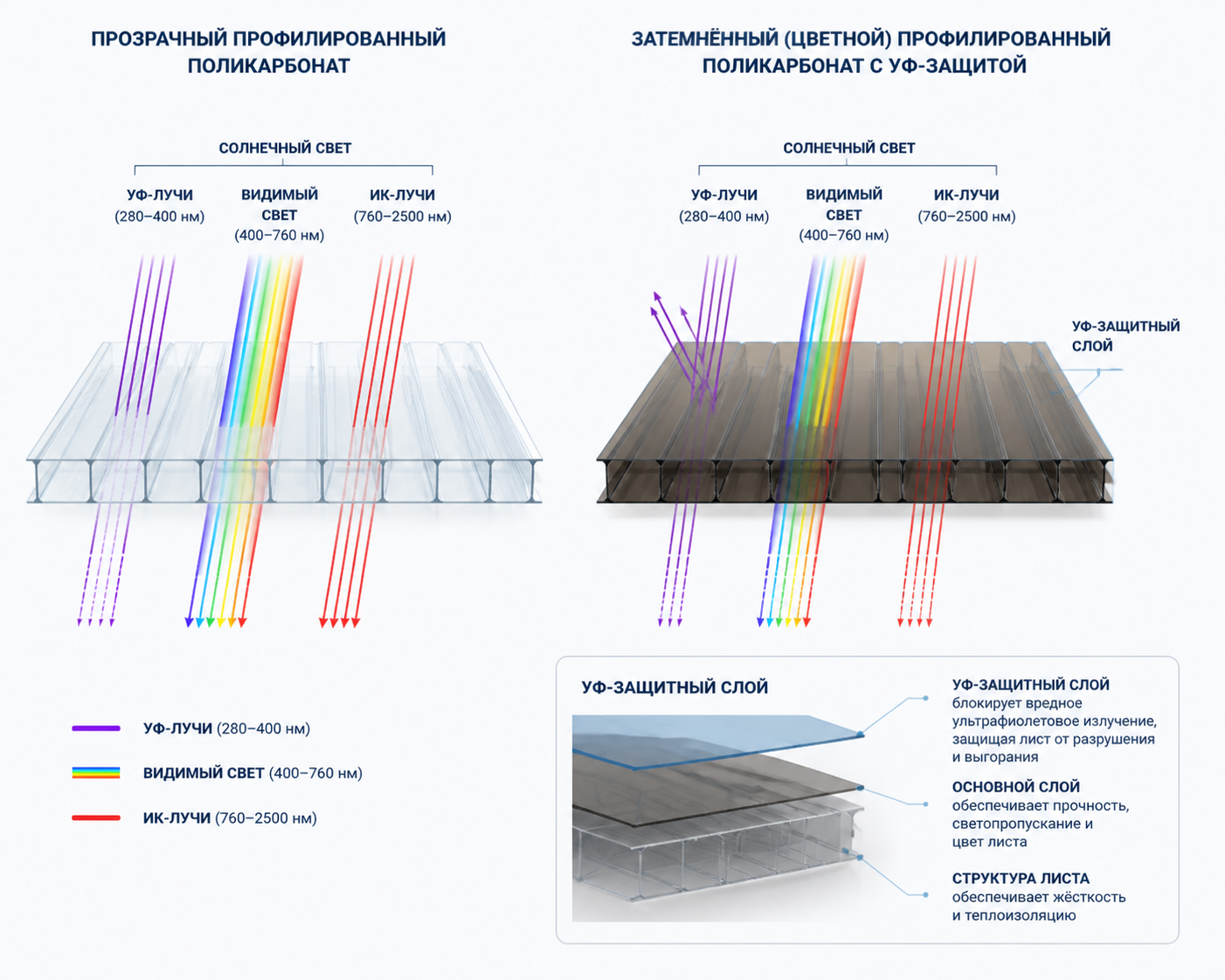

Светопропускаемость и УФ-защита

Прозрачные листы пропускают большую часть света, поэтому под кровлей светло. Поверхность защищена от ультрафиолета: УФ-слой не даёт материалу желтеть, мутнеть и терять прочность.

Кроме прозрачных делают цветные и затемнённые листы. Затемнённые снижают нагрев и блики — это удобно для зон отдыха и парковок. Заранее решите, что важнее: максимум света или защита от солнца.

Уклон кровли и требования к конструкции

Материал лёгкий и укладывается внахлёст, поэтому к уклону есть требования. Для навесов и скатных кровель уклон делают не меньше 15°, чтобы вода и снег сходили сами и не затекали в стыки.

Чем меньше уклон, тем выше риск застоя воды и протечек, поэтому для почти плоских конструкций материал не подходит. Каркас должен быть жёстким, а обрешётка — рассчитана под снег региона и толщину листа.

Правила подбора толщины и обрешётки

Шаг обрешётки — главный параметр: он определяет, прогнётся ли лист под снегом зимой. Ориентир — таблица производителя, где для каждой толщины указаны допустимые расстояния между опорами.

• Лист 0,8 мм. Шаг поперечной обрешётки — примерно от 30–35 см в зонах повышенной нагрузки до 60 см на обычных навесах.

• Лист 1,3 мм. Шаг обрешётки шире — от 50 см до 60–100 см в зависимости от нагрузки, так как лист жёстче.

• Частые опоры против прогиба. Если шаг взят с запасом или снеговая нагрузка высокая, лист может прогнуться и дать светлые полосы.

Толщину и шаг обрешётки подбирают вместе: толстый лист на редких опорах так же плох, как тонкий на слишком широком шаге. Расчёты ведут по таблицам производителя и нормативной снеговой нагрузке для региона.

Для наглядности сведём основные различия листов популярных толщин в сравнительную таблицу.

* Значения ориентировочные: зависят от профиля листа, снеговой нагрузки региона и шага опор. Точные величины для выбранного профиля всегда подтверждайте таблицей производителя.

Из таблицы видно: выбор толщины — это баланс жёсткости, веса и цены. Для лёгкого козырька хватит 0,8 мм, для широкого навеса и кровли в снежном регионе лучше лист 1,3 мм с частой обрешёткой.

Как крепить профилированный поликарбонат

Монтировать просто: листы соединяют внахлёст. Но чтобы кровля не протекала и служила долго, важно правильно выбрать крепёж, соблюсти схему и учесть температурное расширение.

Выбор крепежа и уплотнителей (термошайбы, трапшайба)

Обычные кровельные саморезы с уплотнителем для рельефной поверхности подходят не всегда. Для профилированного поликарбоната есть специальные решения.

• Резиновые термошайбы. Компенсируют термическое расширение и не пережимают материал: уплотнитель мягко прилегает к листу и не даёт влаге попасть под крепёж.

• Трапшайба. Подкладка высотой около 18 мм, повторяющая форму трапеции листа. С ней лист крепят саморезом через верхнюю часть трапеции без риска повредить материал и с герметичным прилеганием.

• Направляющие на стыках. При соединении листов используют специальные профили и уплотнители для аккуратного и водонепроницаемого продольного стыка.

Монтаж по обрешётке и способ соединения листов

Работы ведут при температуре выше 0 °C: на морозе лист хрупкий и легко повреждается. Листы укладывают снизу вверх, чтобы верхний ряд перекрывал нижний и вода стекала по скату, не затекая в стыки.

Саморезы вкручивают по гребням волны на навесах и кровлях, а на ограждениях можно крепить по впадинам. По смонтированному листу ходить нельзя: для передвижения используют доски, распределяющие нагрузку, иначе остаются вмятины и трещины.

Учёт термического расширения

Поликарбонат меняет размеры при нагреве и охлаждении, поэтому крепёж не должен зажимать лист наглухо. Под саморезы сверлят отверстия с зазором 2–3 мм — больше диаметра крепежа, чтобы материал мог свободно двигаться.

Саморезы не перетягивают: лишнее усилие сжимает лист вокруг отверстия и ведёт к трещинам при перепадах температуры. По той же причине листы не крепят жёстко по всей длине — материал должен иметь свободу для сезонных изменений.

Нахлёст профилированного поликарбоната и раскладка листов

От раскладки и нахлёста зависят герметичность кровли и расход материала. Малый нахлёст даёт протечки, слишком большой — перерасход листа.

Оптимальный нахлёст по волнам

Соседние листы укладывают внахлёст через две волны — на одну трапецию профиля. Так шов герметичен и достаточно жёсткий, дополнительные уплотнители не нужны.

Точное число волн производитель указывает в инструкции к профилю. Универсальный ориентир — перекрытие не меньше одной полной трапеции соседнего листа.

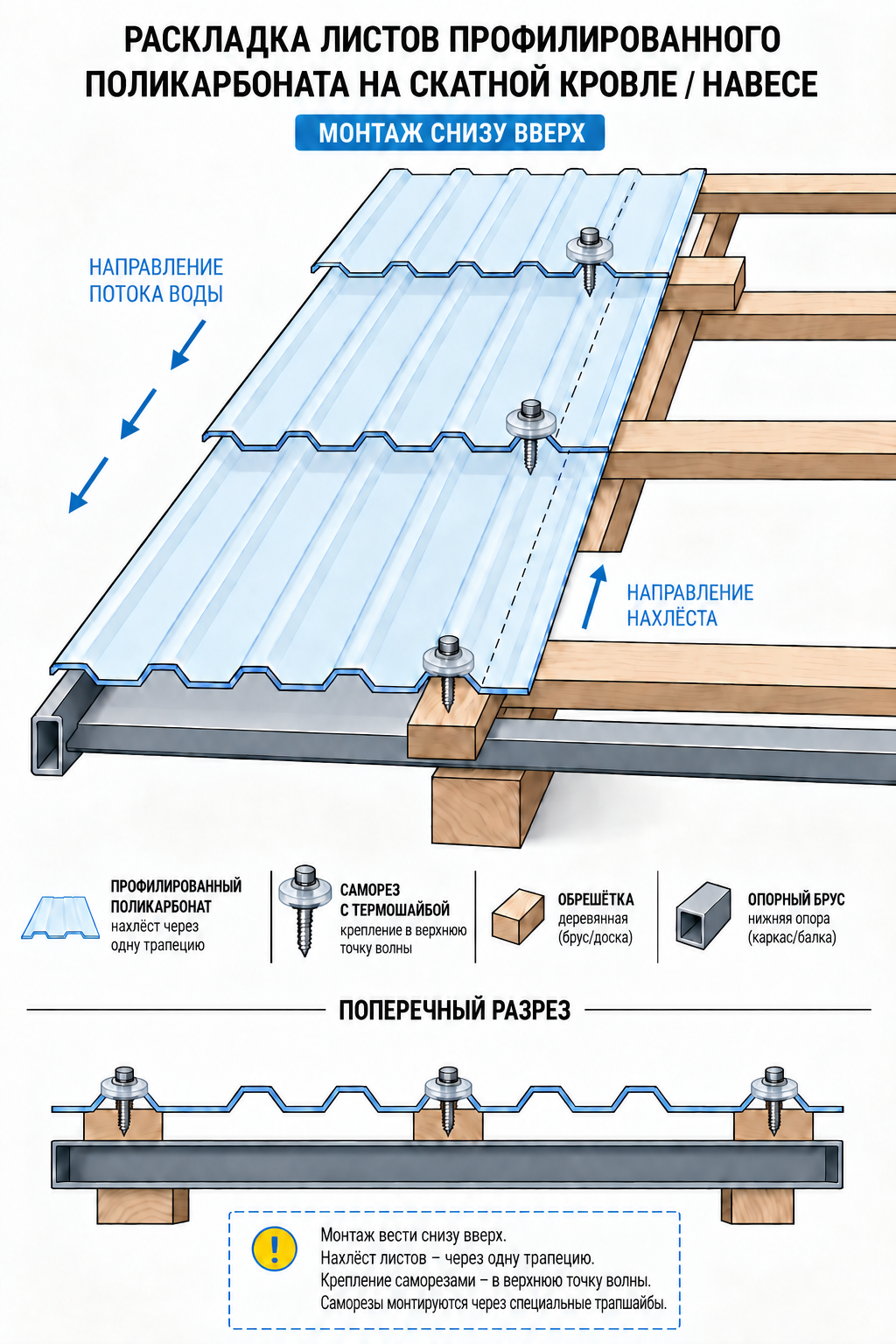

Схема раскладки и стыковка листов

Раскладку начинают с нижнего ряда и двигаются вверх: каждый следующий лист ложится на предыдущий, чтобы вода стекала по перекрытию. По горизонтали листы монтируют внахлёст по волнам, а на длинном скате продольные стыки состыковывают по линии обрешётки.

Если скат длиннее листа, ряды соединяют с нахлёстом по длине на опоре и дополнительно уплотняют стык, чтобы ветер не задувал воду. Наветренную сторону перекрывают верхним листом.

Типичные ошибки при укладке

Большинство проблем — следствие ошибок монтажа, а не качества материала.

• Укладка в мороз. На холоде лист хрупкий и трескается при креплении — работы ведут при температуре выше 0 °C.

• Неверный нахлёст. Малый даёт протечки, слишком большой — перерасход материала и лишние стыки.

• Перетяжка саморезов. Жёсткий зажим не даёт листу расширяться и вызывает трещины вокруг отверстий.

• Нет зазора под отверстиями. Без запаса 2–3 мм материал упирается в крепёж при нагреве.

• Ходьба по листу. От нагрузки остаются вмятины и микротрещины.

Три правила, которые уберегут кровлю от протечек и деформаций: монтаж внахлёст через волну, крепёж по гребням через термошайбу с зазором под саморез и работа при температуре выше нуля.

Советы по уходу и выбору профилированного поликарбоната

Профилированный поликарбонат неприхотлив в эксплуатации, но правильный выбор материала и базовый уход продлевают срок службы и сохраняют прозрачность.

Как выбрать материал под задачу

Сначала определите назначение конструкции и нагрузку на неё, а уже потом смотрите на толщину, профиль и цвет.

• Тип конструкции. Для лёгкого козырька и небольших навесов достаточно листа 0,8 мм; для широких навесов, парковок и кровель в снежных регионах надёжнее 1,3 мм.

• Профиль. Выбирайте форму сечения, совместимую с каркасом и схемой раскладки (трапеция, МП-20, С-21).

• Цвет и прозрачность. Прозрачный лист даёт максимум света, затемнённый снижает нагрев и блики.

• Производитель и комплектующие. Уточняйте, что лист имеет УФ-защиту, и сразу подбирайте термошайбы и трапшайбы под выбранный профиль.

Перед покупкой сверьтесь с таблицей производителя по допустимым нагрузкам и шагу опор для выбранной толщины — так меньше ошибок в проектировании каркаса.

Уход и эксплуатация кровли

Прозрачная кровля со временем загрязняется, и света проходит меньше. Периодически поверхность моют мягким моющим средством и водой без абразивов, чтобы не поцарапать УФ-слой. Зимой с наклонной кровли снег сходит сам, а крупные накопления убирают деревянными инструментами, без острых металлических скребков.

Регулярно осматривайте места крепления: подтягивайте ослабшие саморезы и проверяйте целостность уплотнителей. Своевременный уход сохраняет и прозрачность, и прочность материала на весь срок службы.

Крепёж, комплектующие и расчёт материала

Расчёт начинают с площади кровли и полезной ширины листа с учётом нахлёста по волнам. К полученному числу листов добавляют запас на подрезку и монтажные ошибки. В комплектацию входят термошайбы (трапшайбы), саморезы, уплотнители и направляющие для стыков — их количество считают по числу точек крепления на обрешётке.

С этими ориентирами получится прочная и долговечная светопрозрачная кровля. А если свести материал статьи к одной мысли, которую стоит запомнить, — она ниже.

Если вы планируете кровлю или навес из светопрозрачного материала и хотите уточнить типоразмеры, наличие профиля и комплектующих — специалисты «МеталлБро» помогут подобрать тип, размер и необходимое количество материала под вашу конструкцию.

Итоги: как правильно выбрать и смонтировать профилированный поликарбонат

Профилированный поликарбонат — лёгкий прозрачный лист с трапециевидным сечением: он пропускает свет, но остаётся жёстким и укладывается внахлёст. Поэтому его удобно брать для крыш, навесов, козырьков, заборов и теплиц, а ходовые толщины — 0,8 и 1,3 мм при ширине 1050 мм.

Чтобы конструкция служила долго, свяжите толщину листа с шагом обрешётки и снеговой нагрузкой региона, укладывайте листы снизу вверх с нахлёстом через волну при уклоне не ниже 15° и крепите саморезами через термо- или трапшайбу с зазором под отверстие — тогда кровля не прогнётся под снегом и не потечёт в стыках.

Чтобы уточнить наличие нужного типоразмера и рассчитать стоимость заказа с учётом комплектующих, обратитесь к менеджеру компании — специалисты подскажут профиль и количество листов под вашу конструкцию.
