Беседка своими руками из профильной трубы: чертёж, размеры и пошаговое руководство для простых работ

Простая беседка из профильной трубы — один из самых практичных вариантов для дачи: металлокаркас не боится влаги, не гниёт и служит долго, а собрать его по силам домашнему мастеру с базовым набором инструментов. В этом руководстве — понятные чертежи, ходовые размеры (3×3 и 3×4), расчёт профтрубы и пошаговая сборка: от разметки и бетонирования стоек в грунт до простой односкатной крыши без ферм.

Материал рассчитан на «простых работяг»: без сложных узлов и инженерных расчётов. Всё, что нужно, — сварка или болтовые соединения, ровная площадка и желание сделать зону отдыха своими руками.

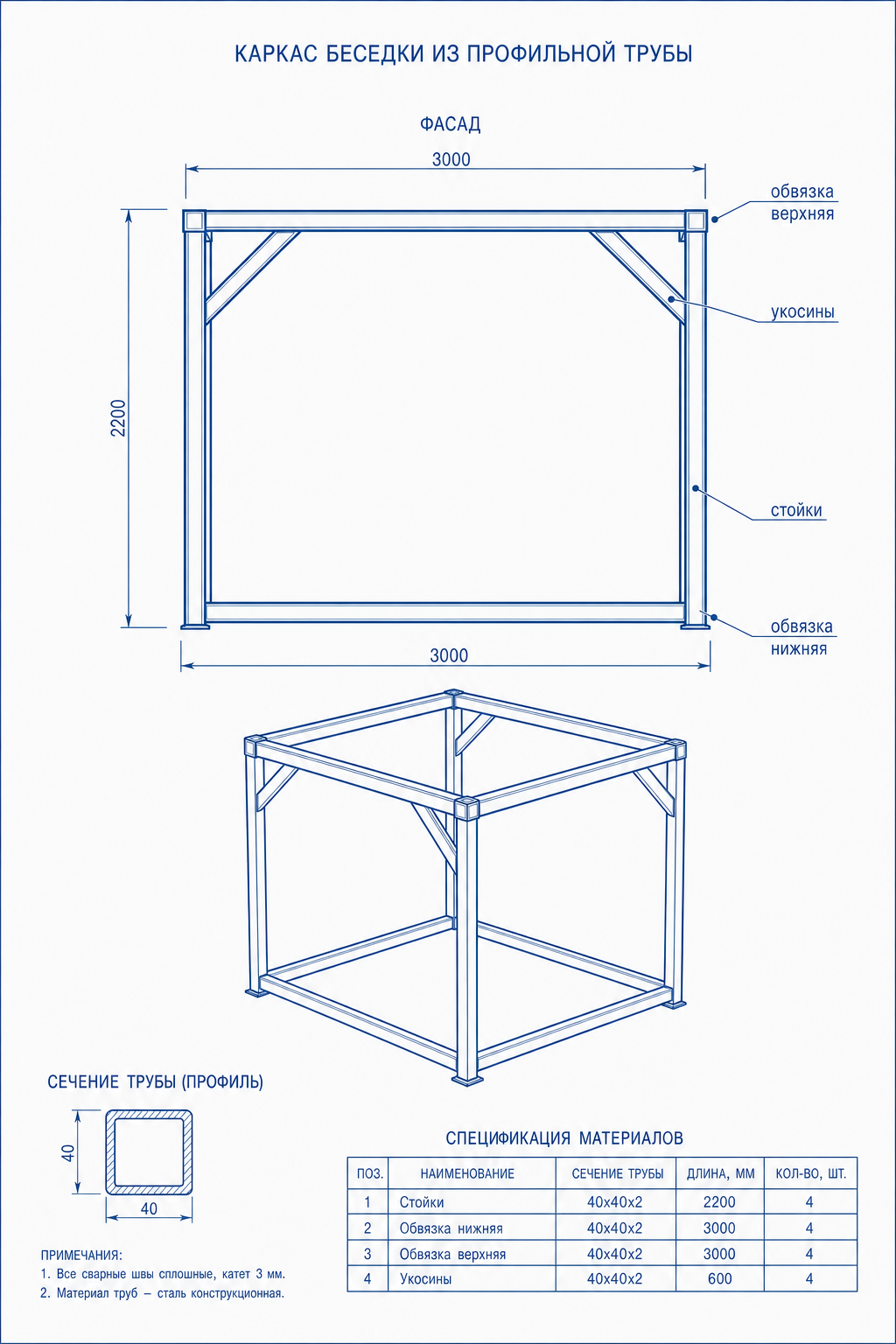

Разобравшись с терминами, посмотрите на конструкцию целиком: беседка из профтрубы — это каркас из стоек и обвязки на столбчатом фундаменте, накрытый простой крышей. Далее разберём, как такой каркас проектируется и собирается шаг за шагом.

Какие бывают беседки и почему каркас делают из профильной трубы

Прежде чем браться за чертёж, определите тип конструкции. От этого зависят размеры, количество стоек и состав материалов.

Открытые, полуоткрытые и закрытые конструкции

Открытая беседка — это стойки и крыша, без стен. Самый простой и недорогой вариант. Полуоткрытая добавляет перила, решётчатые вставки или шторы по части периметра. Закрытая — летняя кухня или павильон с остеклением; для новичка это уже отдельная задача.

Формы: прямоугольные, квадратные, многоугольные

Прямоугольные и квадратные конструкции считаются самыми удобными для бытового исполнения: проще разметка, ровнее обвязка, меньше отходов профтрубы. Многоугольные беседки красивы, но требуют точной резки углов.

Преимущества и ограничения металлокаркаса из профтрубы

• Прочность и долговечность. Металл не гниёт в контакте с землёй так, как дерево, и не боится влаги.

• Стабильная геометрия. Каркас не «ведёт» со временем при правильной укосине.

• Доступность материала. Профтрубу продают в любом металлопрокате, в том числе в розницу — подходящие типоразмеры есть в каталоге профильной трубы.

• Ограничения. Нужны сварка или болтовые соединения и антикоррозийная обработка; металл на солнце греется, в дождь шумит.

Выбор места и нормативные требования

Место под беседку выбирают до закупки материала: от него зависят размеры площадки и расположение стоек.

Отступы от границ участка и построек

По общему правилу лёгкие постройки на даче размещают не ближе 1 м от забора соседей и 3 м от соседского дома — точные нормативы уточняйте в местных правилах застройки. Оставляйте доступ для обслуживания крыши.

Требования при мангальной зоне

Если планируете мангал или барбекю под крышей, увеличивайте высоту, оставляйте открытую зону для дыма и не используйте горючие материалы рядом с топкой. Электропроводку прокладывайте с запасом от нагрева.

Ориентация по свету и ветру

Открытую сторону лучше развернуть на юг или юго-запад — так в беседке дольше держится солнце. Глухую обшивку ставьте с наветренной стороны, чтобы не продувало зону отдыха.

Размеры беседки и чертёж

Чертёж беседки из профтрубы — это план (вид сверху) с точками стоек, фасад с высотами и пара схем узлов. Ничего сложного: достаточно листа в клетку и линейки.

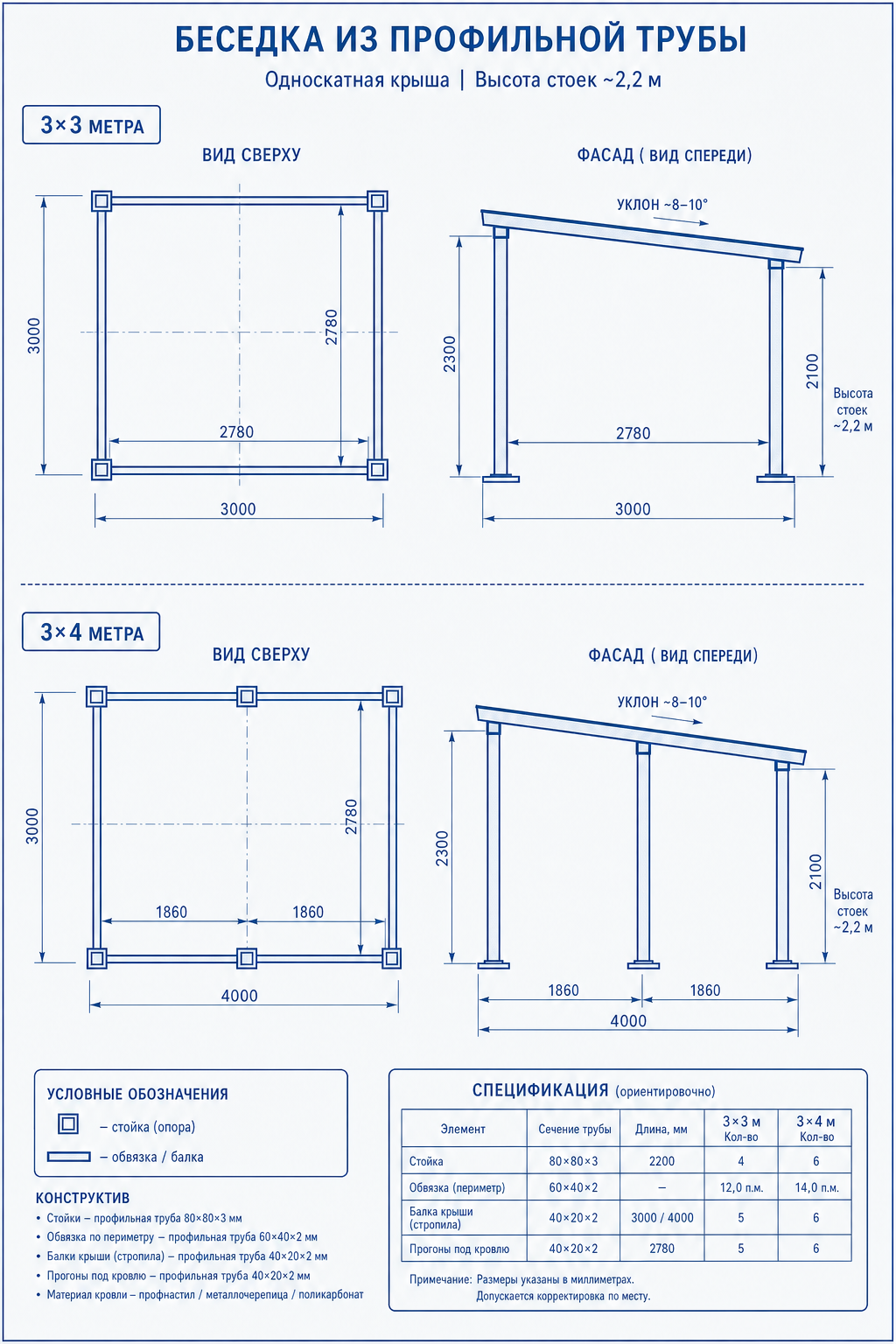

Габариты под число человек (3×3, 3×4, 4×4)

Самые востребованные размеры — 3×3 м на 4–6 человек и 3×4 м на 6–8 человек. В первом случае обычно хватает четырёх угловых стоек, во втором добавляют опоры в середине длинных сторон, чтобы обвязка не прогибалась.

Высота стоек — ориентировочно; итоговое сечение профтрубы и размеры уточняйте по нагрузке. Для беседки с мангалом или тяжёлой кровлей параметры лучше согласовать со специалистом.

Меньше 3×3 м брать не стоит: за столом становится тесно, а экономия материала незначительна.

Составление схемы каркаса: план, фасад, узлы

На плане отметьте точки стоек и расстояние между ними, на фасаде — высоту стоек и высшую и низшую точки односкатной крыши. Отдельно нарисуйте узел соединения стойки с обвязкой — это упростит сварку или сборку на болтах.

Расчёт профильной трубы, стоек и крепежа

Длину трубы считают по чертежу: суммарная длина стоек плюс периметр обвязки (нижней и верхней) плюс укосины и лаги крыши. Крепёж и уголки берите с запасом 10–15% на подрезку. Подходящие типоразмеры смотрите в каталоге профильной трубы.

Фундамент: заглубление и бетонирование стоек

Для лёгкой беседки не нужна капитальная плита. Достаточно столбчатого фундамента: каждая стойка заглубляется в грунт и бетонируется. Этот метод простой, надёжный и подходит домашнему мастеру.

Разметка точек под стойки и бурение ям

Разметьте точки стоек по чертежу колышками и шнуром, проверьте диагонали — они должны быть равны. Затем пробурите или выкопайте ямы под каждой точкой. Шаг опор — не более 1,5–2 м.

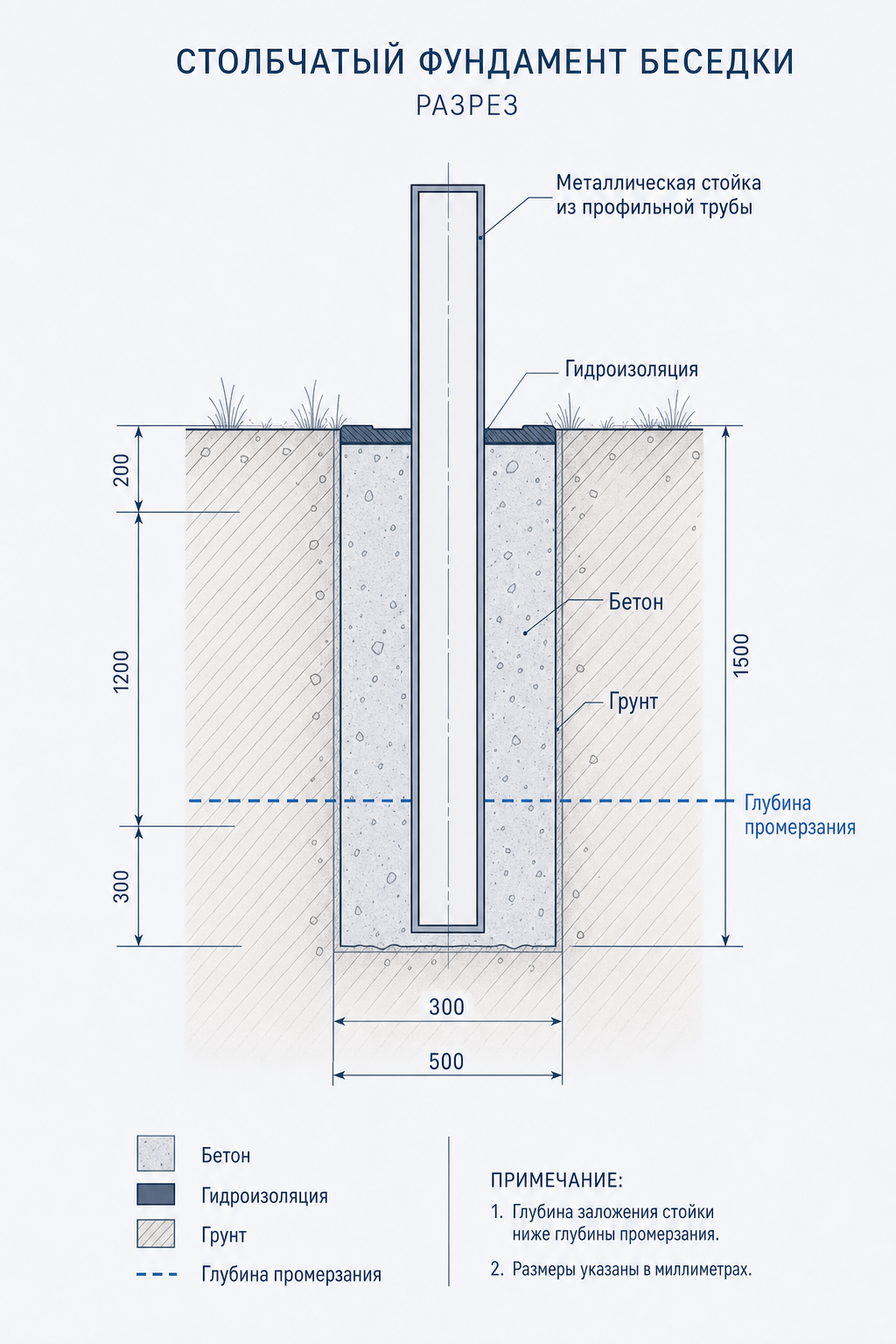

Заглубление трубы ниже глубины промерзания и бетонирование

Стойку заглубляют ниже глубины промерзания — для средней полосы это ориентировочно 1,2–1,5 м; точное значение для вашего региона уточняйте в справочниках. Трубу опускают в яму, выставляют по уровню и заливают бетоном. Пока бетон не схватился, стойку фиксируют распорками.

Гидроизоляция и закладные под стойки

Над бетоном делают гидроизоляцию, чтобы влага из грунта не поднималась по металлу. Закладные — это площадки или пластины, к которым крепится нижняя обвязка каркаса.

Почему для лёгкой беседки этого достаточно

Заглублённая и бетонированная стойка держит вертикальную нагрузку и не выпучивается при морозном пучении. Альтернативы — винтовые сваи или бетонные блоки — здесь избыточны и дороже; для лёгкого каркаса хватает столбчатого основания с бетонированием.

Сборка каркаса из профильной трубы

Какая профтруба подойдёт: сечение и толщина стенки

Для стоек обычно берут профтрубу 60×60 или 80×80 мм, для обвязки и лаг — 40×40 мм. Точное сечение подбирают по нагрузке и способу соединения, а толщину стенки уточняют у поставщика. Металл должен быть ровным, без вмятин и заметной ржавчины.

Разметка, установка стоек и обвязка

Сначала выставляют и фиксируют все стойки, выравнивают их по уровню и по одной плоскости. Затем приваривают или прикручивают нижнюю обвязку по периметру — она связывает стойки в жёсткую раму. После этого ставят верхнюю обвязку.

Сварка или сборно-болтовое соединение, укосины

Сварной каркас жёстче и аккуратнее, но требует навыка и оборудования. Болтовое соединение проще для новичка и позволяет разобрать конструкцию. В обоих случаях в верхних углах ставят укосины — без них беседку расшатывает ветром.

Кровля и пол беседки

Простая односкатная крыша без ферм: расчёт уклона

Для дачной беседки чаще всего делают односкатную крышу — это проще всего и не требует ферм. Уклон делают не менее 20–25°, иначе зимой на покрытии задерживается снег. Перепад высот между высокой и низкой стороной создают сразу в верхней обвязке.

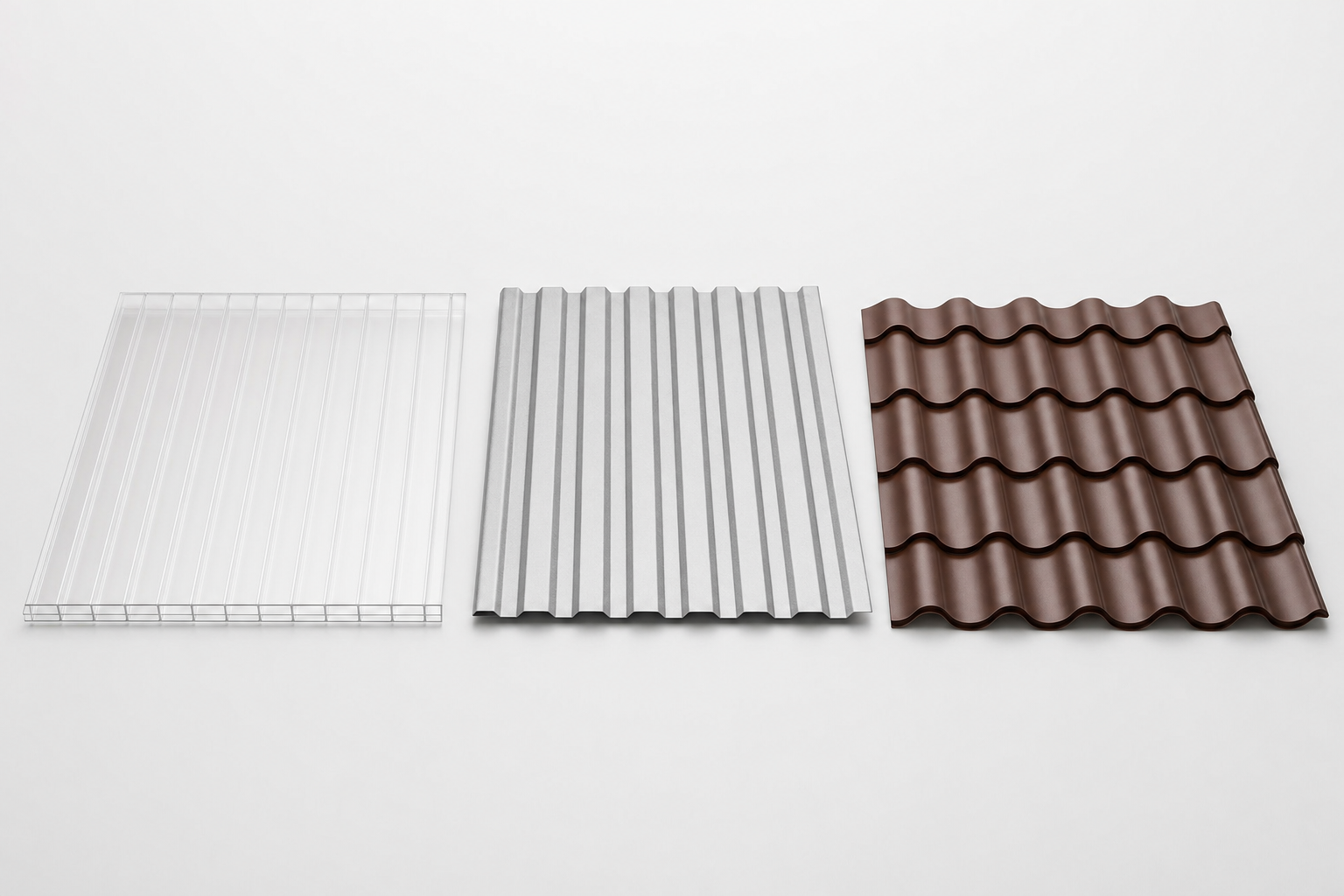

Выбор кровельного материала: поликарбонат, профнастил, металлочерепица

Поликарбонат пропускает свет и лёгок в монтаже — крепится на термошайбы. Профнастил и металлочерепица надёжны, но шумят в дождь. Мягкая черепица тише, но тяжелее и требует сплошного основания.

Монтаж покрытия и устройство пола

Листы укладывают с нахлёстом по направлению к низкой стороне и крепят к лагам. Пол можно оставить грунтовым, засыпать щебнем или собрать из досок и плитки по лагам — по бюджету и вкусу.

Отделка и обустройство зоны отдыха

Защита металлокаркаса от коррозии

Сварные швы зачищают, металл обезжиривают и покрывают грунтом по металлу, затем краской. Антикоррозийная обработка продлевает срок службы каркаса и защищает от влаги и перепадов температур.

Обшивка по желанию и обустройство: стол, скамьи, мангал, освещение

Каркас можно оставить открытым или зашить решёткой, поликарбонатом, шторами. Внутри ставят стол и скамьи, при желании — мангал и освещение. Розетки и свет монтируйте по правилам электробезопасности.

Частые ошибки при строительстве беседки

• Ставить стойки без заглубления. Опоры, просто поставленные на грунт, выдавливает пучением. Решение — заглубить и забетонировать каждую стойку.

• Экономить на укосинах. Без диагональных распорок каркас расшатывается от ветра.

• Слишком маленький уклон крыши. На пологом покрытии скапливается снег и вода. Уклон делают от 20°.

• Игнорировать гидроизоляцию. Без отсечки влаги металл у бетона корродирует быстрее.

• Сразу обшивать каркас. Пока рама не выставлена и не закреплена, обшивка мешает выравниванию.

• Забыть про антикоррозийную обработку. Незащищённые швы ржавеют первыми.

Чек-лист перед строительством

• Место выбрано. Учтены отступы, солнце и ветер, есть доступ к площадке.

• Размеры определены. Есть план с точками стоек и фасад с высотами.

• Стойки заглублены и забетонированы. Ниже глубины промерзания, с распорками.

• Каркас связан обвязкой. Нижняя и верхняя рама выставлены по уровню.

• Укосины установлены. В верхних углах, для жёсткости от ветра.

• Уклон крыши заложен. Не менее 20°, покрытие выбрано.

• Металл обработан. Швы зачищены, есть грунт и краска.

Итоги: что запомнить перед сборкой беседки

Беседка своими руками из профтрубы — задача для домашнего мастера. Держитесь проверенного порядка: разметка, заглубление и бетонирование стоек, обвязка, укосины, односкатная крыша. Профтруба 60×60 мм на стойки и 40×40 мм на обвязку — ходовое решение для лёгких конструкций.

Точные размеры и сечение металла лучше согласовать заранее — от этого зависит и надёжность каркаса, и расход материала.

Сравнение ориентировочное: конкретные характеристики зависят от типа листа, покрытия и толщины материала. Точные параметры уточняйте у поставщика.
