Трубы НКТ: расшифровка аббревиатуры, размеры, вес и резьба

Трубу НКТ в обиходе чаще всего вспоминают не в связи со скважиной, а наоборот — когда со склада металлобазы её берут на столбы для забора или на сваи. Между тем это не рядовая труба: трубы НКТ (насосно-компрессорные) проектировались под работу в скважине, где обычный прокат не выдерживает ни давления, ни среды. Чтобы не переплатить за лишний запас прочности и не купить трубу, которая не подойдёт под задачу, стоит разобраться в расшифровке, сортаменте, весе и резьбе.

Ниже — полный разбор по ГОСТ 633-80: что означает аббревиатура, как устроена труба и её муфта, какие бывают группы прочности, чем отличаются НКТ 60, 73 и 89, как считать массу погонного метра и как читать маркировку. Отдельно разберём, чем новый НКТ отличается от б/у и где каждый из них уместен.

Что такое трубы НКТ: расшифровка аббревиатуры

НКТ — это насосно-компрессорные трубы, стальные бесшовные горячедеформированные изделия, из которых собирают колонну внутри нефтяных и газовых скважин. Аббревиатура расшифровывается по назначению: по этим трубам поднимают на поверхность пластовую жидкость, закачивают в скважину реагенты и ведут газлифтную эксплуатацию. Через колонну НКТ спускают погружные насосы, пакеры и другое внутрискважинное оборудование.

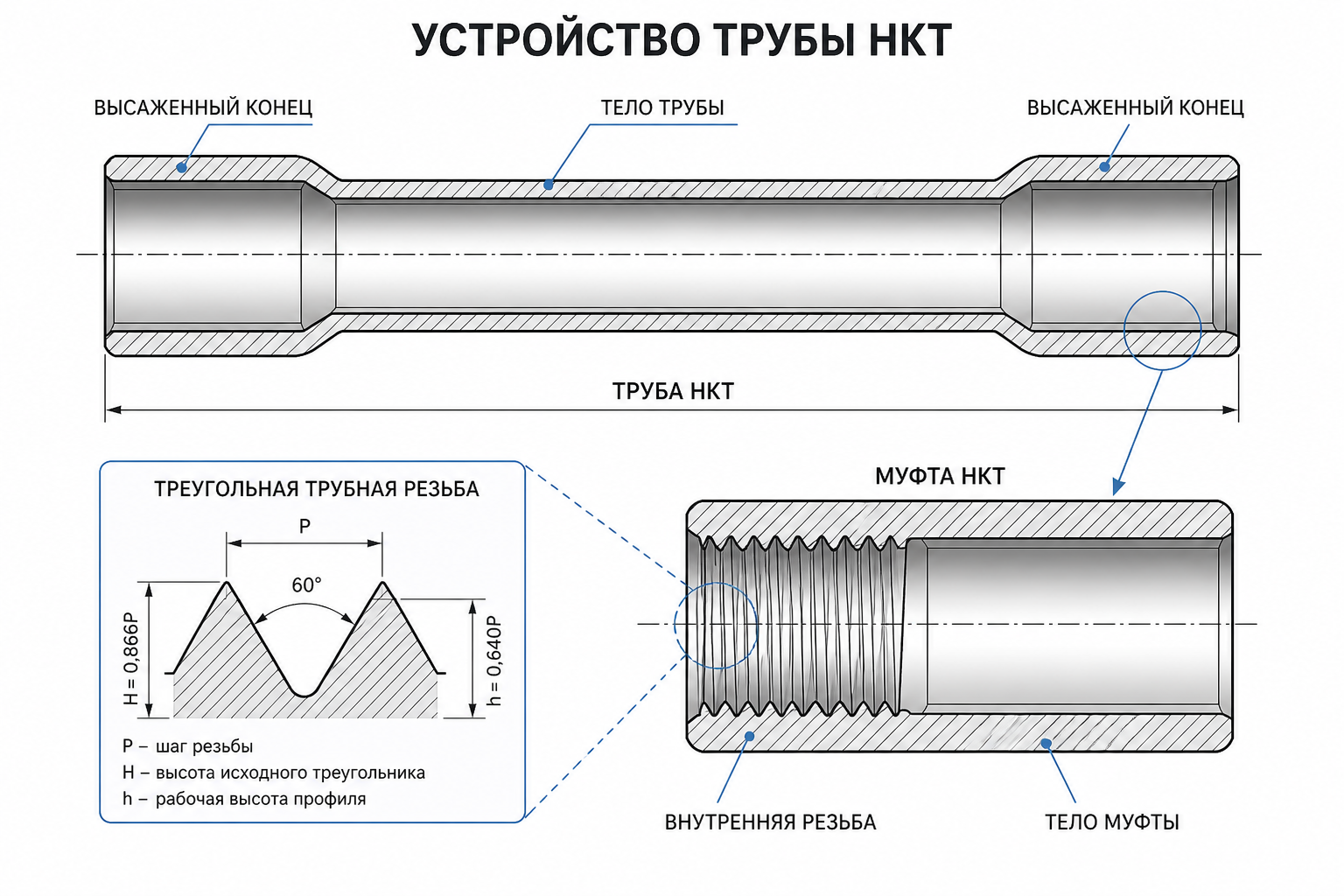

Устройство насосно-компрессорной трубы

Конструктивно труба НКТ состоит из тела (полого цилиндра с заданными наружным диаметром и толщиной стенки) и резьбовых участков на концах, которыми трубы соединяются в колонну. На один конец навинчивается муфта НКТ — короткая соединительная деталь с внутренней резьбой. Именно муфта принимает на себя основную часть нагрузки на стыке двух труб.

По способу соединения различают трубы с высаженными наружу концами (муфтовые) и безмуфтовые исполнения.

Назначение труб НКТ

Основное назначение НКТ — эксплуатация скважин: подъём нефти, газа и пластовой воды, закачка технологических жидкостей, проведение ремонтных и промывочных работ. В скважине колонна испытывает давление, циклы пуска и остановки, перепады температур и воздействие агрессивных сред — именно поэтому к трубе предъявляются повышенные требования по стали и геометрии.

Второе, бытовое назначение появилось позже: списанные трубы НКТ попадают на металлобазы и оттуда — в строительство. Там они работают как опорные столбы, сваи и элементы нагруженных конструкций, где нужна прочная стальная труба с предсказуемыми размерами.

Муфта НКТ и её функции

Муфта соединяет две трубы в непрерывную колонну и обеспечивает герметичность резьбового стыка. Она изготавливается по тому же ГОСТ 633-80 и из стали той же группы прочности, что и труба. При сборке важно совпадение группы прочности и типа резьбы трубы и муфты.

Кроме соединения, муфта задаёт наружный габарит стыка: он шире тела трубы, и это учитывают при подборе обсадной колонны и проходного сечения. Если муфта повреждена или её резьба изношена, соединение теряет герметичность — такой элемент в колонну не ставят.

Зачем нужно разбираться в параметрах НКТ

Параметры трубы НКТ напрямую определяют, подойдёт ли она под задачу. Для скважины важен весь набор: диаметр под внутрискважинное оборудование, толщина стенки под давление, группа прочности под глубину и состав среды. Ошибка хотя бы в одном параметре означает либо неработающую колонну, либо переплату за прочность, которая не нужна.

Ключевые особенности и нормативная база

НКТ отличают от обычного трубного проката бесшовный способ производства, точная геометрия, нормированные механические свойства и специальное резьбовое соединение. Всё это закреплено в стандартах.

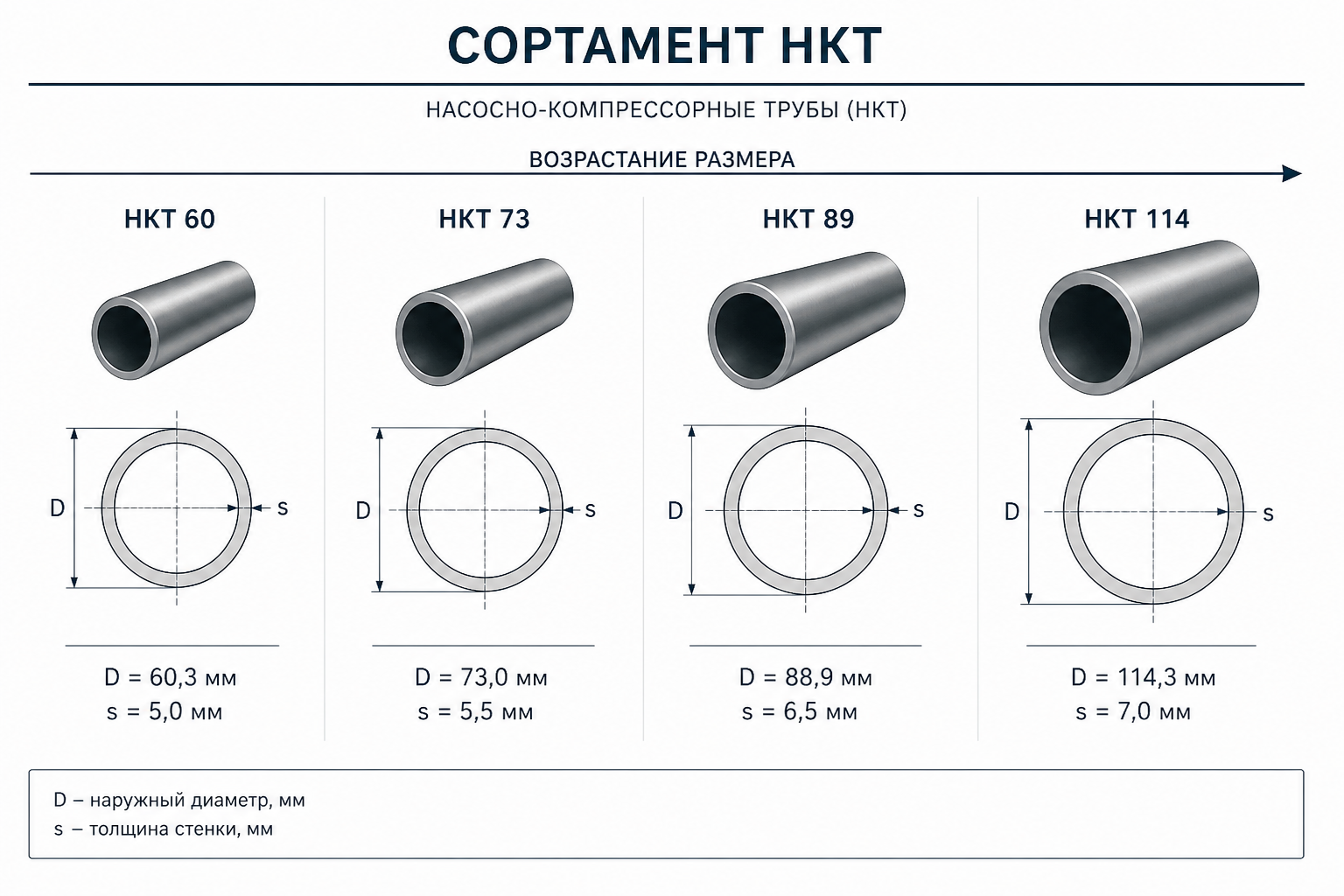

Таблица типоразмеров: диаметр, стенка и масса

Основной сортамент труб НКТ по ГОСТ 633-80 задан условными диаметрами 27, 33, 42, 48, 60, 73, 89, 102 и 114 мм. Наружный диаметр при этом указывается точнее, чем условный: например, труба НКТ 73 мм имеет наружный диаметр 73,0 мм, НКТ 60 — 60,3 мм, НКТ 89 — 88,9 мм. Толщина стенки выбирается из ряда под конкретный диаметр и группу прочности.

Ниже — распространённые типоразмеры с наружным диаметром, толщиной стенки и массой одного погонного метра. Таблица опирается на данные ГОСТ 633-80 и нужна для расчёта общей массы заказа.

По этой таблице удобно считать заказ: масса погонного метра умножается на нужную длину трубы, а полученный вес сверяется с грузоподъёмностью транспорта и с расчётной нагрузкой на конструкцию. Для промежуточных типоразмеров массу берут по ГОСТ на конкретное сочетание диаметра и толщины стенки.

Диаметры и размеры труб НКТ

Размер трубы НКТ складывается из наружного диаметра и толщины стенки — обе величины стандартизированы, а не назначаются произвольно. Наружный диаметр определяет габарит трубы и стыка с муфтой, толщина стенки — прочность и вес. Внутренний проход получается как разность наружного диаметра и двух толщин стенки.

При заказе важно не путать условный и наружный диаметр: запись «НКТ 73» означает условное обозначение типоразмера, а фактический наружный диаметр такой трубы — 73,0 мм. Для труб с высаженными концами наружный диаметр по высадке больше диаметра тела трубы, и на это стоит смотреть при подборе муфты и проходного сечения.

НКТ 60, НКТ 73, НКТ 89: основные параметры

Это три самых востребованных типоразмера. НКТ 60 (наружный диаметр 60,3 мм) при стенке 5,0 мм весит 6,8 кг за погонный метр — вариант для колонн малого диаметра и для строительных задач средней нагруженности. НКТ 73 (73,0 мм) при стенке 5,5 мм даёт 9,2 кг на метр и чаще всего берётся как универсальный размер. НКТ 89 (88,9 мм) при стенке 6,5 мм весит 13,2 кг на метр и применяется там, где нужен больший проход и несущая способность.

Разница между ними — не только в диаметре: с ростом размера растёт и вес погонного метра, и нагрузка на соединение. Поэтому переход на типоразмер выше без необходимости увеличивает и массу заказа, и требования к муфте и опорам.

Вес трубы НКТ: таблица по типоразмерам

Вес трубы НКТ считается по массе одного погонного метра, а не по длине хлыста. Это связано с тем, что трубы поставляются разной длины, а масса на метр для конкретного сочетания диаметра и толщины стенки — величина постоянная. Зная её, легко перевести метры в тонны и обратно.

Формула простая: масса 1 пог. м умножается на общую длину. Например, 100 метров трубы НКТ 73×5,5 мм при массе 9,2 кг на метр дадут 920 кг. Точные значения по сортаменту приведены ниже.

Эта таблица используется и для обратного пересчёта: если известна требуемая общая масса, метраж получается делением массы на массу погонного метра. Такой расчёт помогает сразу оценить объём закупки и стоимость перевозки.

Где применяют трубы НКТ

Областей применения у НКТ две. Первая — основная: скважинные работы в нефтегазовой отрасли. Вторая появилась, когда отработавшие трубы начали списывать и продавать как металлолом, — из них делают строительные конструкции.

Требования у этих сфер разные: в скважине важны прочность и герметичность под давлением и агрессивной средой, в строительстве — геометрия, состояние металла и цена.

Скважинные задачи

В скважине колонна НКТ поднимает пластовую жидкость, транспортирует газ, подаёт реагенты в пласт, служит каналом для спуска оборудования, промывки и ремонтных работ. Нагрузки постоянные: собственный вес колонны, давление, циклы пуска и остановки, температурные перепады и агрессивная среда.

Поэтому здесь важен весь набор параметров: диаметр под спускаемое оборудование, толщина стенки и группа прочности под давление и глубину, исполнение по длине под способ монтажа. Подбор ведут по проекту скважины и стандарту партии.

Применение б/у НКТ в строительстве

После демонтажа списанные трубы НКТ попадают на склады металлобаз, откуда их берут на столбы заборов, сваи и нагруженные конструкции. Прочная бесшовная труба с предсказуемым диаметром — удобный готовый элемент: её можно резать, сваривать и заглублять без обработки.

Главное отличие б/у НКТ от новой — фактическое состояние металла: возможны внутренние отложения, утоньшение стенки и следы резки, поэтому перед покупкой трубу осматривают и замеряют. Заявленный типоразмер и фактическая стенка могут расходиться.

Советы по выбору труб НКТ

Подбор трубы НКТ удобно вести от задачи, а не от наличия на складе: сначала определяется назначение — скважинная колонна или строительная конструкция, затем из него выводятся диаметр, толщина стенки и группа прочности.

Отдельно стоит определиться с исполнением по длине и с комплектацией муфтами: для сварной конструкции муфта может быть не нужна, для колонны важны и муфта, и совпадение группы прочности.

• Начните с назначения. Для скважины параметры диктует проект, для столбов и свай — расчётная нагрузка и способ монтажа.

• Сверьте массу 1 пог. м с общим объёмом. Умножьте массу метра на нужную длину и сравните результат с грузоподъёмностью транспорта.

• Для б/у трубы проверьте стенку замером. Заявленный и фактический размер могут расходиться из-за износа и отложений.

• При подборе под конкретный объект берите консультацию поставщика по наличию нужного типоразмера и расчёту количества материала.

Итоги: что важно знать о трубах НКТ

Трубы НКТ — это насосно-компрессорные трубы, бесшовные горячедеформированные изделия для скважинных колонн, которые после списания находят вторую жизнь в строительстве. Их сортамент, группы прочности, длины и резьбовое соединение нормированы ГОСТ 633-80, а часть изделий выпускается по API 5CT и стандартам на электросварные НКТ.

Для выбора важны всего несколько параметров: наружный диаметр, толщина стенки, масса погонного метра и группа прочности. Отдельного внимания требует б/у НКТ: её фактическая стенка и состояние металла проверяются осмотром, а не по маркировке.
