Электросварная труба: сортамент, диаметры, толщина стенки и вес 1 метра

Электросварная труба — самый ходовой вид стального трубопроката в частном строительстве и на небольших объектах. Из неё собирают каркасы навесов и теплиц, опоры заборов, стойки, обвязку, прогоны, а иногда и простые системы полива. Выглядит она как обычная круглая стальная труба, но стоит заметно дешевле бесшовной и выпускается в очень широком размерном ряду — от тонких стоек до толстостенных опор.

Проблема в том, что при покупке легко запутаться в цифрах. В прайсах и на складах рядом стоят десятки размеров: наружный диаметр, толщина стенки, вес метра, длина хлыста. Ошибёшься с одним параметром — и труба либо не подойдёт по прочности, либо окажется тяжелее, чем нужно для конструкции. В этой статье разберём, как устроен сортамент электросварной трубы, какие бывают диаметры и стенки, как быстро посчитать вес погонного метра и на что смотреть при закупке.

Что такое прямошовная электросварная труба и как её производят

Электросварная труба — это круглый (реже профильный) стальной профиль, стенки которого соединены сварным швом. Заготовкой служит листовая или рулонная сталь, её ещё называют штрипсом. Полосу сгибают на вальцах в цилиндр, кромки сводят вместе и соединяют электрической сваркой, после чего шов зачищают и проверяют на герметичность.

Отсюда и название — «электросварная», то есть сваренная электрическим током, а не вытянутая из цельной заготовки, как бесшовная. Именно способ производства определяет всё остальное: цену, размерный ряд, длину и то, для каких задач труба подходит лучше всего.

Проще говоря, бесшовная труба — это цельный металл без шва, а электросварная — свёрнутый и сваренный лист. Шов делает её дешевле, но накладывает ограничения: по нему трубу нельзя гнуть, а для высокого давления она подходит хуже.

Какие бывают электросварные трубы: прямошовные и спиралешовные

По направлению шва электросварные трубы делят на две группы. У прямошовных труба сваривается вдоль оси: шов идёт параллельно самой трубе и выглядит как ровная линия по всей длине. У спиралешовных лента наматывается по спирали, и шов идёт под углом по винтовой линии.

В частном строительстве и небольшом производстве чаще встречается прямошовная труба — она универсальнее и дешевле в мелких размерах. Спиралешовная обычно применяется там, где нужен большой диаметр и работа под давлением, например на магистральных трубопроводах.

Ещё одно деление — по способу сварки. Трубы высокочастотной сварки (ВЧ, её же называют ERW) соединяют кромки током высокой частоты — это самый распространённый и экономичный вариант. Трубы дуговой сварки под флюсом (SAW) дают более качественный шов и используются для большого диаметра. Для бытовых и строительных задач в большинстве случаев достаточно первого способа.

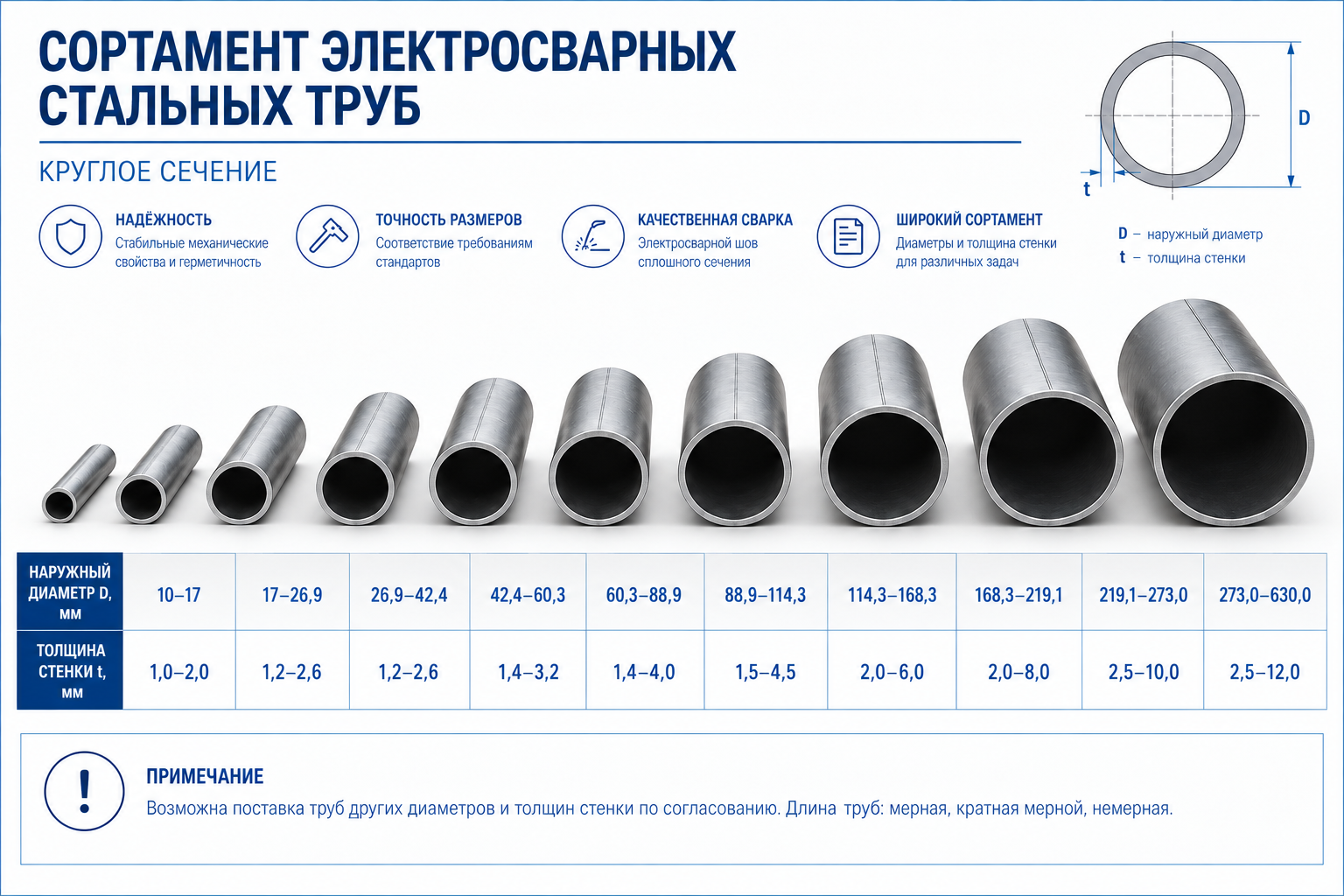

Сортамент электросварных труб: диаметры, стенки, длина

Под сортаментом понимают весь набор размеров, в которых выпускается труба. Для покупателя это три главных числа: наружный диаметр, толщина стенки и длина. Именно они определяют, войдёт ли труба в проект, сколько будет весить и сколько будет стоить.

Наружный диаметр у электросварных труб идёт широким рядом — от тонких стоек для лёгких каркасов до труб большого сечения. Толщина стенки тоже меняется в широких пределах: чем толще стенка, тем прочнее и тяжелее труба. Длина обычно поставляется мерными хлыстами, чаще всего по 6 метров, реже — по 9 или 11,7 метра.

Важно не путать два разных диаметра. Наружный диаметр измеряют по внешним стенкам трубы — именно он указывается в размерах типа «57×3». Условный проход (Ду) — это номинальный внутренний размер, по которому подбирают арматуру и фитинги, например для водогазопроводных труб. Для задачи «подойдёт труба или нет» ориентируйтесь на наружный диаметр и толщину стенки.

Основные размеры: таблица сортамента

Ниже — размерный ряд прямошовных электросварных труб. Конкретные позиции зависят от наличия у поставщика.

Вывод простой: чем больше диаметр и толще стенка, тем выше несущая способность, но и вес. Под конкретную конструкцию размер подбирают по нагрузке, а не «на глаз» — при сомнениях лучше свериться с проектом или уточнить у специалиста.

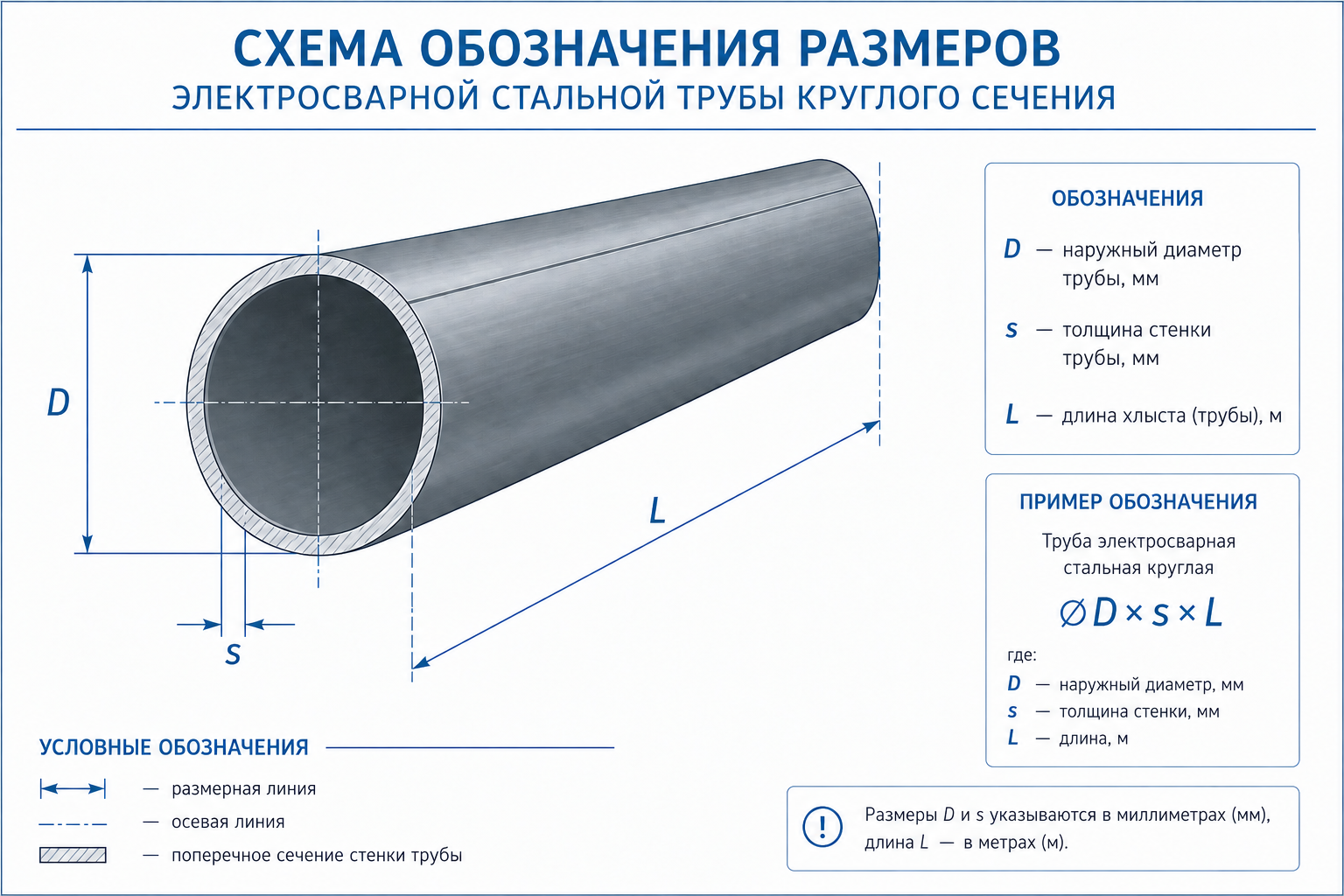

Как читать обозначение размера

Размер трубы всегда записывают через знак умножения: сначала наружный диаметр, потом толщина стенки. Например, «76×3» означает трубу с наружным диаметром 76 мм и стенкой 3 мм. Иногда добавляют длину, марку стали и способ изготовления.

При заказе проговаривайте все три параметра полностью. Ошибка в записи размера — самая частая причина, по которой на объект привозят не ту трубу: 57×3 и 57×2,5 отличаются по прочности и весу, хотя внешне почти неразличимы.

Толщина стенки трубы и области применения

Толщина стенки — ключевой параметр: от неё зависят прочность, вес и цена. Тонкостенные трубы легче и дешевле, но хуже держат нагрузку; толстостенные прочнее, но тяжелее и дороже.

Для лёгких конструкций — каркасов теплиц, ограждений, декоративных элементов — хватает тонкой стенки. Для несущих элементов и опор берут трубы со стенкой потолще.

Толщину подбирают по задаче, а расчёт ответственных конструкций лучше доверить специалисту.

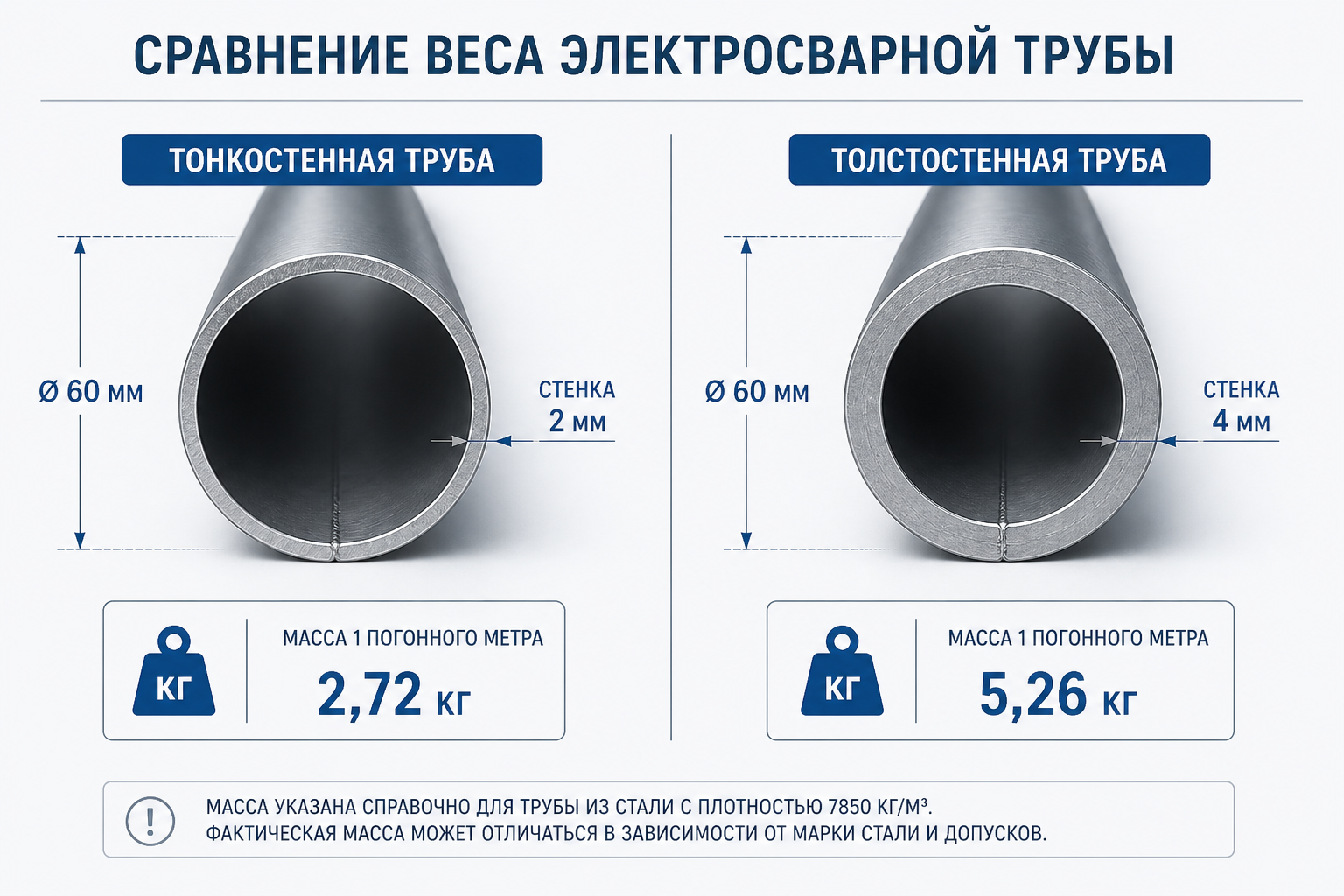

Вес электросварной трубы: как посчитать метр и зачем это нужно

Вес погонного метра нужен для двух задач: логистики — понять, сколько придёт машина и хватит ли грузоподъёмности, и денег — металл часто считают за тонну, поэтому пересчёт метра в килограммы помогает сравнить цены у разных поставщиков.

Считать вручную не обязательно: чем больше диаметр и толще стенка, тем тяжелее метр, а точные значения удобнее брать из таблицы веса или уточнять при заказе.

Таблица веса популярных типоразмеров

Ориентировочная масса 1 погонного метра для ходовых размеров электросварных труб. Значения справочные — уточняйте у поставщика.

Такой таблицей удобно пользоваться при расчёте заказа: умножаете массу метра на нужную длину — и получаете примерный вес, который понадобится перевезти.

Как считать вес самостоятельно

Без таблицы вес метра можно прикинуть по объёму металла: чем больше диаметр и толще стенка, тем больше масса. Точную массу проще уточнить у поставщика.

При закупке на тонну заявленный вес может немного отличаться от фактического, поэтому при больших объёмах массу уточняйте заранее.

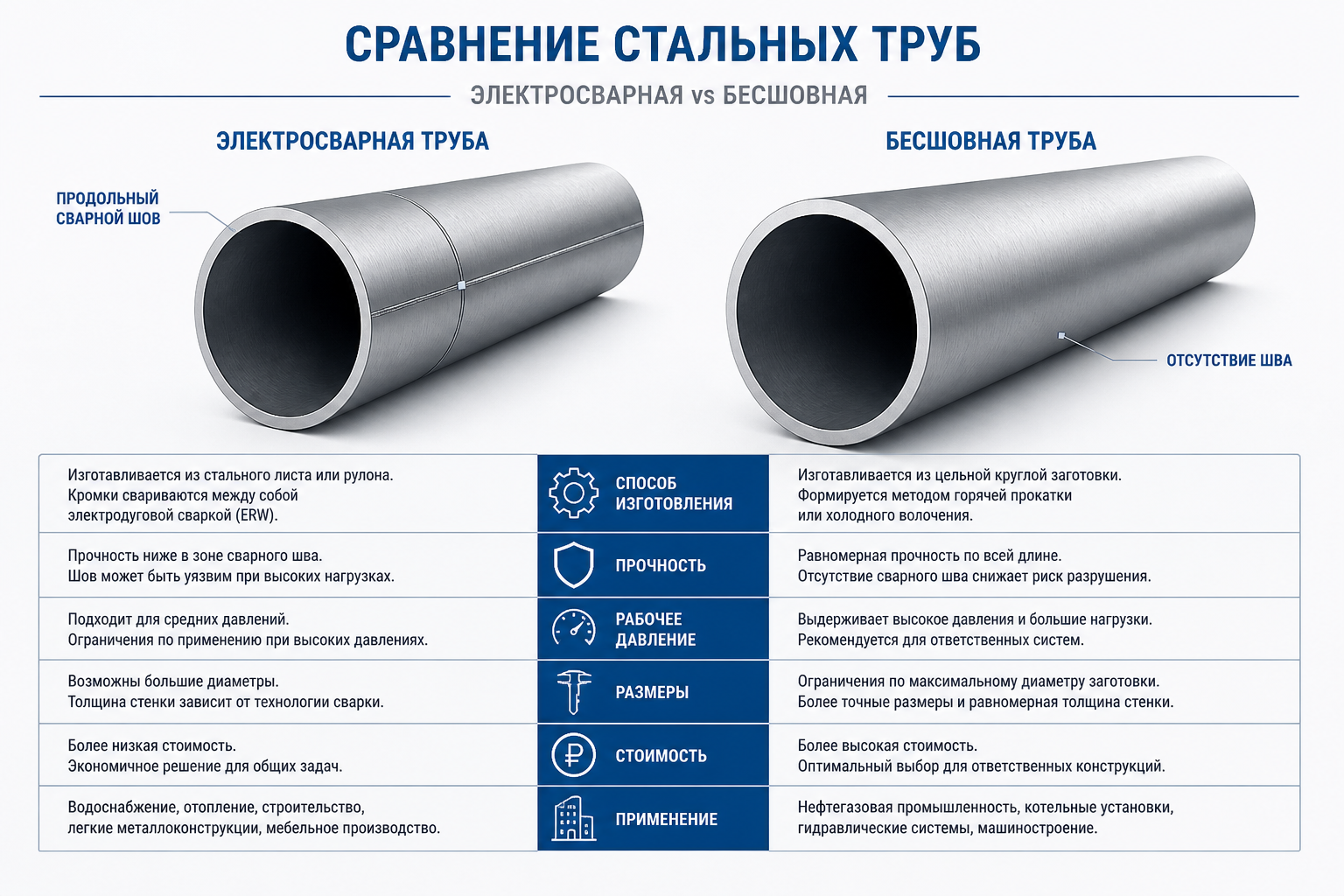

Электросварная или бесшовная труба: в чём отличие

Бесшовная труба изготавливается из цельной заготовки без сварного шва, электросварная — из листа, поэтому имеет шов.

Электросварная дешевле, выпускается в большем числе размеров и чаще есть в наличии. Бесшовная прочнее и лучше держит высокое давление, но дороже и найти нужный размер сложнее. Для большинства бытовых и строительных задач переплачивать за бесшовную нет смысла.

Главное ограничение электросварной трубы — сварной шов: по нему нельзя гнуть, поэтому на поворотах используют готовые отводы, и она не рассчитана на очень высокое давление. Оцинковка повышает стойкость к коррозии.

Ниже — сравнение двух типов.

Вывод: для каркасов, опор, ограждений и бытовых систем берут электросварную трубу. Бесшовную выбирают там, где нужны высокое давление или гибка.

ВГП и электросварная труба: в чём разница

ВГП — тоже электросварная труба, но по отдельному стандарту и для систем водоснабжения и газоснабжения. Отличие не в способе производства, а в назначении: обычная труба идёт на каркасы, опоры и металлоконструкции, а ВГП рассчитана на работу в инженерных сетях.

Собираете каркас или забор — берите обычную электросварную, она дешевле. Прокладываете воду, газ или отопление — нужна ВГП.

Как выбрать электросварную трубу под задачу

Выбор сводится к четырём вопросам: задача, нагрузка, условия эксплуатации и защитное покрытие. Для лёгкого каркаса или теплицы достаточно тонкостенной трубы небольшого диаметра, для несущих стоек и опор — потолще и крупнее, для улицы и влажных условий — оцинкованной.

На что смотреть при закупке

• Диаметр и стенка. Определяют прочность и вес.

• Наличие шва. Для большинства бытовых задач подходит прямошовная.

• Марка стали. Для ответственных конструкций уточняйте у поставщика.

• Покрытие. Оцинковка дольше служит на улице и в сырости.

• Длина хлыста. Обычно 6 метров — считайте раскрой заранее.

Опт и розница, доставка

Для небольшого объекта удобнее покупать по метражу, для крупной стройки — на тонну: так часто дешевле. Доставку считают отдельно.

Итоги: что важно знать про электросварную трубу

Электросварная труба дешевле бесшовной, выпускается в широком размерном ряду и подходит для каркасов, опор, ограждений и бытовых систем. Главное — правильно выбрать диаметр, толщину стенки и покрытие под конкретную задачу.

Для закупки достаточно трёх чисел: наружный диаметр, толщина стенки и длина.
